Các lỗi thường gặp trên biến tần SHIHLIN SE3

Cập nhật: 2022-02-18 11:31:30

Những lưu ý quan trọng khi sử dụng biến tần:

+ Chọn công suất phù hợp với động cơ: Với các ứng dụng chạy tải nhẹ(Như quạt, bơm…) thì có thể chọn công suất biến tần tương đương với công suất động cơ. Còn đối với các ứng dụng tải nặng như cầu trục, máy nghiền, thang máy, nén khí… thì nên chọn công suất biến tần cao hơn 1 cấp so với công suất định mức động cơ.

+ Lựa chọn loại biến tần phù hợp với môi trường lắp đặt: vì môi trườngở Việt Nam khá nóng ẩm nên khi lựa chọn biến tần cần chú ý tới việc nó đã được nhiệt đới hóa hay chưa. Thông thường biến tần khi đã được nhiệt đới hóa sẽ có khả năng hoạt động ở nhiệt độ khoảng 50oC và độ ẩm dưới 90%RH. Ngoài ra cũng cần chú ý đến môi trường lắp đặt: thông thoáng, ko có khí gas, bụi bẩn hay chất ăn mòn…

+ Đọc kĩ tài liệu HD trước khi lắp đặt, sử dụng: vì mới loại biến tầnsẽ có cách thức đấu nối và cài đặt khác nhau nên trước khi đi vào hoạt động người sử dụng cần tìm hiểu kĩ xem loại biến tần đó đấu nối như thế nào, có cần thêm thiết bị phụ trợ nào không hay nên cài đặt những tham số nào và không nên thay đổi những tham số nào…

+ Thông thường biến tần luôn có chức năng lưu giữ các cảnh báolỗi. Khi xảy ra lỗi, người vận hành nên ghi lại những lỗi đó và tình trạng khi xảy ra lỗi để phục vụ cho công tác khắc phục sự cố sau này.

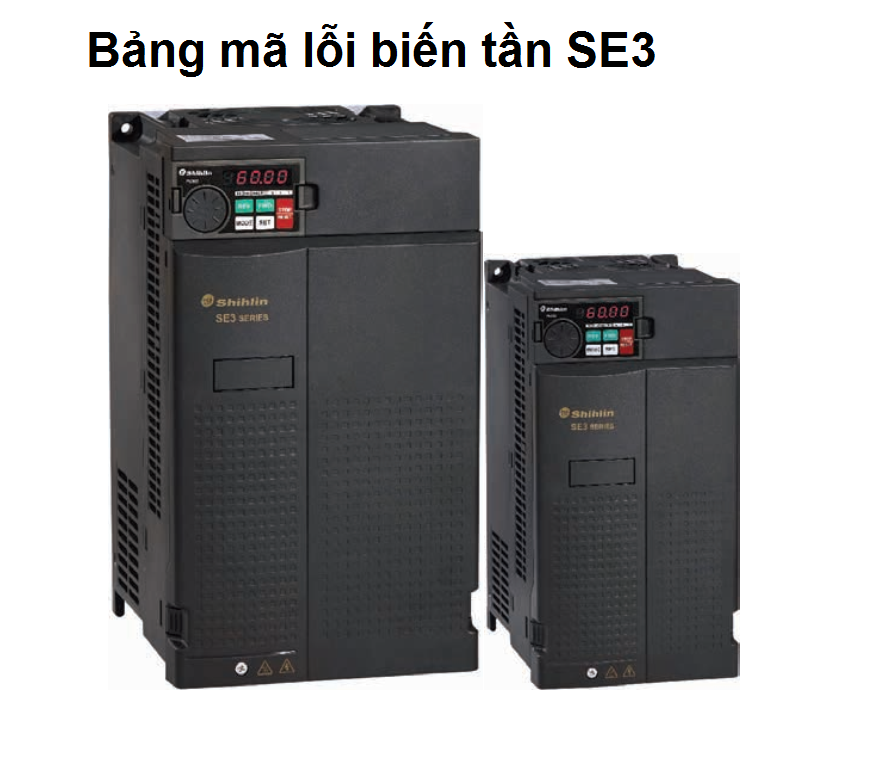

BẢNG MÃ LỖI BIẾN TẦN SHIHLIN SE3, ALARM CODE SHIHLIN SE3

Bảng mã lỗi biến tần Shihlin SE3/ Alarm code for Frequency Converter Shihlin SE3

Bảng lỗi biến tần

Kí hiệu	Lỗi	Cách khắc phục
OCO	Quà dòng khi dừng	Tăng thời gian tăng giảm tốc của biến tần Kiểm tra ngắn mạch các chân kết nốt trên biến tần với động cơ Kiểm tra dây motor Kiểm tra motor Kiểm tra xem tải có nặng quá không
OC1	Quá dòng khi tăng tốc
OC2	Quá dòng khi tốc độ không đổi
OC3	Quá dòng khi giảm tốc
OvO	Quá áp khi dừng	Tăng thời gian tăng tốc, giảm tốc của biến tần Kiểm tra xem điện trở xả có bị hỏng không Kiêm tra chân +/P và chân PR có bị lỏng không
Ov1	Quá áp khi tăng tốc
Ov2	Quá áp khi thay đổi tốc độ
Ov3	Quá áo khi giảm tốc
THT	Quá nhiệt IGBT	Kiểm tra xem tải có quá nặng không Kiếm tra giống như bao lỗi quá dòng Thông thường biến tần Shihlin sẽ báo lỗi này trước khi bao lỗi quá dòng

THN	Quá nhiệt động cơ	Kiểm tra xem tải motor có quá nặng hay không Căn chỉnh lại P.9
FAN	Báo lỗi quạt	Kiểm tra quạt biết tần, nếu quạt hỏng thì cần thay quạt thích hợp
EEP	Báo lỗi bộ nhớ	Liên hệ nhà cung cấp
PID	Lỗi PID	Kiểm tra cài đặt PID
OLS	Động cơ quá tải	Kiểm tra tải và kiểm tra động cơ
SCP	Ngăn mạch đầu ra	Kiểm tra ngắn mạch động cơ Kiểm tra ngắn mạch ngõ ra biến tần Kiên hệ là cũng cấp
LF	3 pha ngõ ra bất thường	Kiểm tra chân U,V,W có lỗi không
rAE	Lỗi relay trên main	Liên hệ nhà cung cấp
AdE	Lỗi dòng 3 pha	Liên hệ nhà cung cấp
bE	Lỗi trở xả hoặc role	Liên hệ nhà cung cấp
Aer	Các chân 3-5/4-5 lỗi	Kiểm tra các chân 3,4,5

Chú ý: Khi biến tần báo lỗi, phải kiểm tra tìm nguyên nhân và khắc phục trước khi cho biến tần hoạt động trở lại. Tuyệt đối không reset và bắt biến tần hoạt động khi chưa tìm ra nguyên nhân và giải quyết sự cố biến tần báo lỗi. Trong trường hợp không giải quyết đượcc sự cố, khách hàng cần liên hệ nhà cung cấp biến tần để được hỗ trợ.

ALARM CODE LIST SHIHLIN SE3

Code	Screen display	Cause	Troubleshooting
ERROR			1.Use a better power supply 2.Shut off “RES” 3.Ensure the keypad is connected firmly 4.Replace the inverter.
OC0 Over-current when stop			Inverter may be interfered by external electromagnetic noise, please improve the wiring and restart the inverter. If the alarm repeated, send the unit back to the dealer or the manufacturer to repair(Note1)
OC1			(Note1)
Over-current
during acceleration		The output current is two times larger than the rated current of the inverter or the motor is short.
OC2
Over-current at
constant speed
OC3
Over-current
during
deceleration
OV0 Over-voltage when stop		The voltage between terminals (+ / P)-(-/ N) is too high or the motor leaks to ground; The external power supply line has large power equipment start and stop affecting the power grid surge	Check if the power supply is functioning properly.
OV1			extend the acceleration or deceleration time. (Note 1)
Over-voltage
during
acceleration
OV2
Over-voltage at
constant speed
OV3
Over-voltage
during
deceleration

Low input voltage
The reset function “RES” is on 3.Bad connection between the control panel and main body 4.Internal circuit malfunction

CPU error
Abnormal insulation of load to ground

Restart the inverter
Check the insulation of the motor cable and the three-phase winding of the motor

When there is a sudden speed change, extend the acceleration or deceleration time.
Avoid sudden increase of load. 3.Check Terminals U/T1, V/T2 and W/T3 for short circuit.

When there is a sudden speed change,
Check the brake resistor between Terminals +/P and PR for loose connection.
If the braking resistor is connected, check whether the setting values of 06-05 (P.30) and 06-06 (P.70) are correct
Check the motor insulation to ground
Improve the quality of the power grid (recommended to install input reactor)

Code

Screen display

Cause

Troubleshooting

THT

IGBT module Overheat

incorrect.

/ △) is consistent with the motor nameplate

(Note 1)

THN

Motor Overheated

Thermal relay actuate

OHT

External Overheat

External thermal relay actuate

1.Check if the thermal relay used matches the motor (check motor nameplate) 2.Reduce the load

3. Check if the external IO signal is not

connected or dropped

OPT

RS-485 connector error

1.It is recommended to use twisted-pair shielded communication lines and the shielding layer is properly grounded 2.Check the communication program 3.Set the communication parameters correctly

PUE

PU connector error

CbE

Expansion connector error

EEP

Memory error

ROM malfunction

If the alarm repeated, send the unit back

to the dealer or the manufacturer to

repair. Avoid frequent parameters modification and saving target frequency to EEPROM, please refer to 07-11 (P.34) and target frequency address H1002 to prevent

damage.

PID

PID error

4. During PID control, the feedback signal is not

connected or dropped

wirings.

CPU

CPU error

Strong electromagnetic interference

Reduce peripheral interference.

OLS

Stall prevention and protection

Over-loaded motor

IGBT module thermal relay actuate (overload warning)
01-03 (P.3) setting does not match the rated frequency of the motor
Insufficient input power voltage causes inverter output capacity reduced.
The three phase input connection of the motor is

Avoid overloading the inverter in long term.
Recheck 01-03 (P.3) and motor rated frequency setting
Check the grid voltage
Check whether the motor connection (Y
Confirm whether the carrier frequency 00-11 (P.72) is set too large

Check if the 06-00 (P. 9) value matches the motor (check rated current on motor nameplate)
Reduce the load

Communication error , exceeding the retry limit.
External noise interference
The logic of the communication control program is unreasonable 4.Disconnect time exceeding the limit.

The capacity of the inverter or motor is not enough
PID target value or feedback value doesn’t make sense 3.Peripheral devices malfunction

Use an inverter or a motor with bigger capacity.
Check the feedback gain value. Reset the target value according to the feedback. 3.Check all peripheral feedback devices of the system (sensors, potentiometer) and

Reduce the load
Increase 06-01(P.22) value.

Code

Screen display

Cause

Troubleshooting

SCP

Short circuit over-current

(Note 1)

NTC

Module overheat

The inverting part of IGBT module overheated

00-11 (P.72) is set too large

OL2

Torque overload

06-09(P.156) doesn’t make sense.

1.Reduce the load

2.Set 06-08 (P.155) and 06-09(P.156)

properly

IPF

Input power error

Input power error(phase loss)

Check if the power supply is normal.

CPR

CPU error

AEr Terminal 4-5/3-5

error l

The terminal 4-5-3-5 analog output disconnect

Check parameter 02-24 (P.184),02-33(P.545)

PG0

PG card

communication error

PG card communication error

PG1

Encoder input error

The input mode of the encoder is wrong

Check parameter 09-02(P.351)

PG2

PG card feedback error

Please refer to the feedback control parameter description 09-01~09-05

/P.350~P.354

PG3

Speed deviation error in close loop

control l

Excessive speed deviation during close loop control

Please refer to the feedback control parameter description 09-01~09-05

/P.350~P.354 .

PTC

Motor overheat

BEB

Material broke

Broken wire

Check if the feedback wire is broken.

DV1

Missing Z pulse signal

Fix the PG card wiring, make sure it is grounded and protected

Short circuit at output-end
Inverter false alarm SCP

Check if the output circuit is short and check the wiring
Inverter may be interfered by external electromagnetic noise, please improve the wiring

Lower the surrounding temperature and increase venting
Check if the cooling fan is functioning properly
Confirm whether the carrier frequency

Motor overload
The value in 06-08 (P.155) and

Check the wiring
Check the parameter setup
Reduce noise interference

Check the wiring between PG card and encoder
Check if the encoder is a well-functioning unit

reduce the load
set parameter 06-16(P.534)

PG card wrong wiring or wire broken
Encoder damaged

Code	Screen display	Cause	Troubleshooting
DV2 Noise in Z pulse signal
DV3
Reverse rotation detected		1.Z pulse signal error interfere
DV4 Reverse rotation		1.Z pulse signal error interfere
prevention
detected
GF Output short		Shortage between output and ground	Check the motor wiring
LF Output error		Three phase output error	Check the UVW terminal on the inverter
HDC
Hardware self-detect circuit		Hardware self-detect circuit error	Send the unit back to the dealer or the manufacturer to repair
error
ADE
Three-phase		Three-phase current sampling	Send the unit back to the dealer or the
current sampling		circuit error	manufacturer to repair
error
EbE1 Expansion card error		The first result of auto detection is not the same as the second.	Check the connection of the expansion card
