Giải pháp dùng biến tần ổn định áp suất

Cập nhật: 2021-07-08 17:04:09
Lượt xem: 127

Biến tần điều khiển điều áp tiết kiệm điện

Đặt vấn đề:

  • Các máy bơm có tần suất chạy/dừng nhiều làm giảm tuổi thọ bơm.
  • Các bơm luôn hoạt động hết công suất dù nhu cầu sử dụng ít, gây hao phí điện năng.
  • Sụt áp hệ thống điện do khởi động cùng lúc nhiều bơm.
  • Tốn chi phí và không gian cho việc xây tháp nước (đối với trạm cấp nước).
  • Áp suất và lưu lượng nước không ổn định gây ảnh hưởng đến các hệ thống khác và làm vỡ đường ống, van…
  • Các bơm không được làm việc luân phiên, một số bơm hoạt động quá nhiều hoặc quá ít, gây hư hỏng, rỉ sét các chi tiết.
  • Tăng chi phí vận hành, bảo trì, bảo dưỡng.

Giải pháp của chúng tôi:

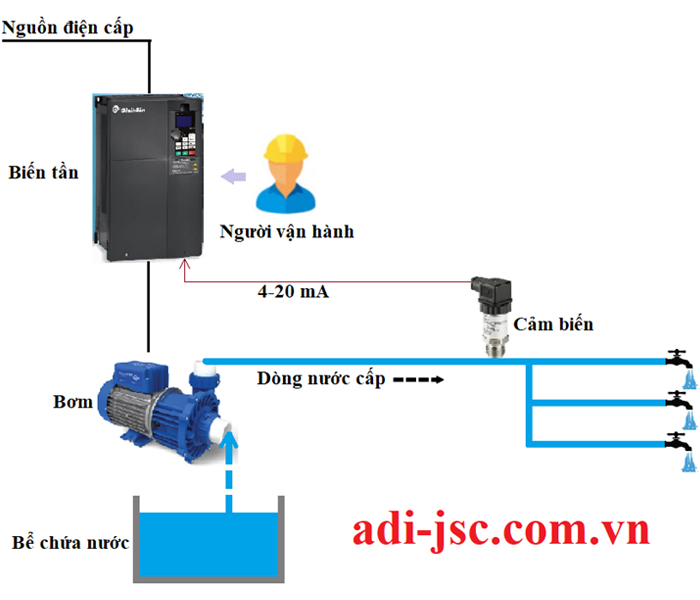

1. SỬ DỤNG BIẾN TẦN ĐIỀU KHIỂN ỔN ĐỊNH ÁP SUẤT CHO HỆ THỐNG SỬ DỤNG 1 BƠM.



Nguyên lý:
Biến tần sẽ điều khiển bơm chạy theo áp suất được đặt trước trong biến tần
Thiết bị sử dụng:
+ Sử dụng các lại biến tần có chức năng điều khiển PID như SHIHLIN SE3, SHIHLIN SF3, Huayuan G1
+ 01 Cảm biến áp suất ALIA 0-6bar.
+ Phụ kiện: Tủ điện, nút nhấn...

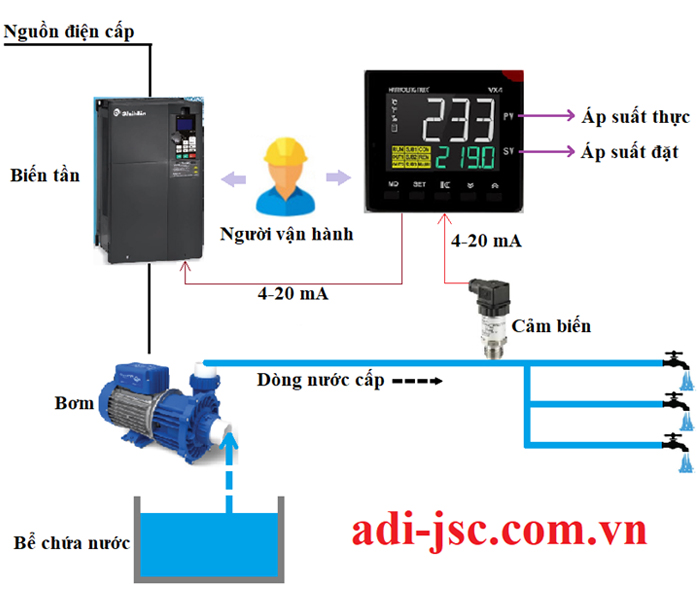

2. SỬ DỤNG BIẾN TẦN, BỘ ĐIỀU KHIỂN ÁP SUẤT ĐIỀU KHIỂN ỔN ĐỊNH ÁP SUẤT CHO HỆ THỐNG SỬ DỤNG 01 BƠM



Nguyên lý: Biến tần sẽ chạy theo tín hiệu của bộ điều khiển.
Thiết bị sử dụng:
+ Sử dụng các lại biến tần như SHIHLIN SE3, SHIHLIN SF3, SHIHLIN SS2, Huayuan G1, Huayuan S1.
+ Bộ điều khiển Hanyoung nux KX
+ 01 Cảm biến áp suất ALIA 0-6bar.
+ Phụ kiện: Tủ điện, nút nhấn...

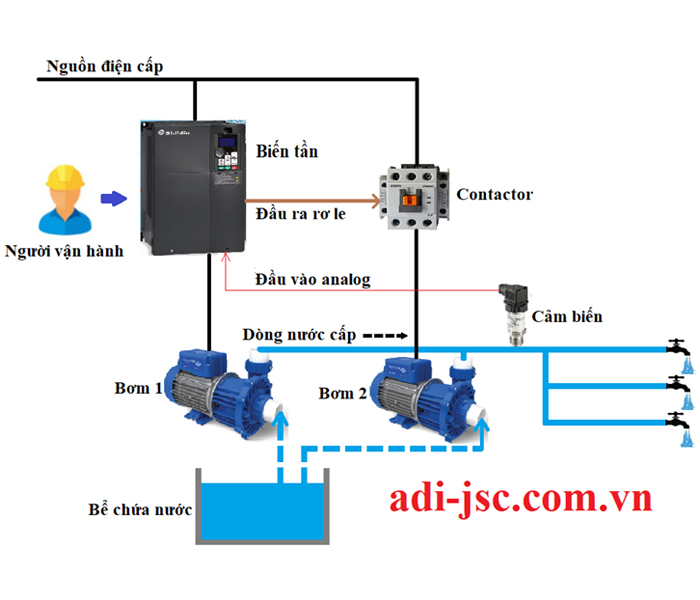

3. SỬ DỤNG BIẾN TẦN ĐIỀU KHIỂN 2 BƠM



Nguyên lý:
Biến tần sẽ điều khiển bơm chạy theo áp suất. Khi bơm 1 chạy 100% công suất trong 1 khoảng thời gian mà vẫn không đạt áp suất đặt sẽ gọi bơm phụ. Khi  áp suất thực lớn hơn áp suất đặt trong 1 khoảng thời gian biến tần sẽ ngắt bơm phụ.
Thiết bị sử dụng:
+ 01 Biến tần dòng  SHIHLIN SF3.
+ 01 Cảm biến áp suất ALIA 0-6bar
+ 01 Contactor.
+ Phụ kiện: Tủ điện, nút nhấn...

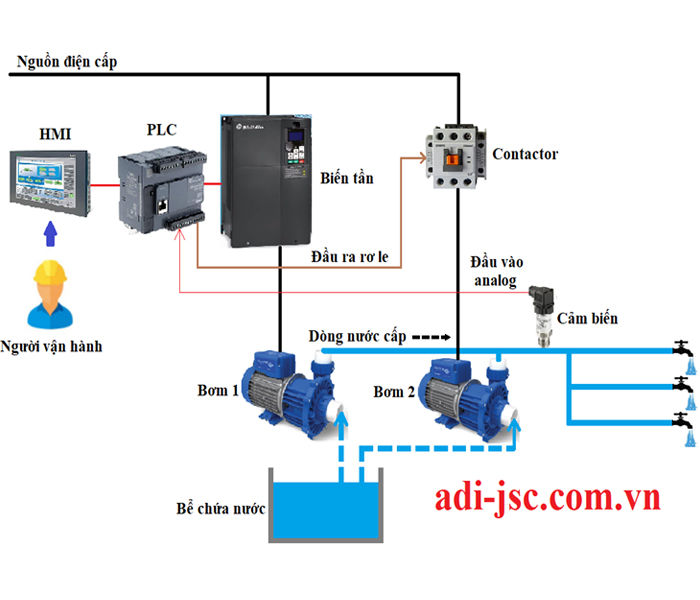

4. SỬ DỤNG PLC , HMI, BIẾN TẦN ĐIỀU KHIỂN ỔN ĐỊNH ÁP SUẤT CHO HỆ THỐNG SỬ DỤNG 02 BƠM, ĐA BƠM



Nguyên lý:
PLC sẽ điều khiển biến tần theo giải thuật PID và sẽ gọi bơm phụ tự động. Sử dụng HMI để người vận hành cài đặt và điều khiển
Thiết bị sử dụng:
+ Sử dụng các lại biến tần như
SHIHLIN SE3, SHIHLIN SF3,
SHIHLIN SS2, Huayuan G1, Huayuan S1.
+PLC SIEMENS s71200
+HMI ktp700
+ 01 Cảm biến áp suất ALIA 0-6bar.
+1 contactor
+ Phụ kiện: Tủ điện, nút nhấn

Lợi ích của giải pháp

Ổn định áp suất và lưu lượng nước trên đường ống
Hệ thống hoạt động liên tục ngay cả khi sửa chữa hoặc thay thế bơm lỗi
Động cơ hoạt động đúng nhu cầu tải, tiết kiệm điện năng tiêu thụ
Hệ thống vận hành đơn giản
Biến tần giúp động cơ khởi động êm, tránh sụt áp điện lưới và hư hỏng trên đường ống
