Application of G1 series inverter to floor polishing machine
Ứng dụng biến tần HuaYuan G1 cho máy đánh bóng sàn bê tông

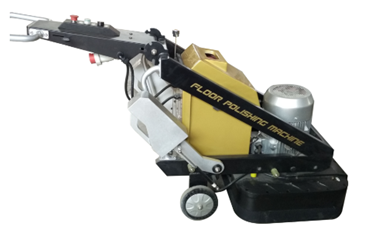

1. Nguyên lý làm việc của máy đánh bóng sàn
Máy đánh bóng sàn là thiết bị máy móc đa chức năng, có chức năng đóng rắn sàn nhanh, đông cứng sàn , sàn epoxy, cải tạo đá, san phẳng bê tông, mài, đánh bóng ..., được cấu tạo chủ yếu bởi các bộ phận sau:
1.1 Khung : lan can khung, tay nắm khung, thanh nâng, vv
1.2 Nền tảng vận hành: bảng điều khiển, nút khởi động / dừng, đèn báo hoạt động.
1.3 Hộp bánh răng truyền động bằng hợp kim nhôm hoàn toàn: đĩa mài mòn, trọng lượng cân bằng, theo loại đầu mài có thể được chia thành đầu mài hai chiều, đầu mài ba hành tinh, đầu mài hai chiều, điều chỉnh tốc độ bằng biến tần, để đáp ứng các yêu cầu mài có độ cứng khác nhau.
1.4 Động cơ không đồng bộ ba pha
1.5 Hộp điều khiển điện: biến tần, quạt làm mát;
1.6 Bể chứa nước: đối với máy mài nước
Chúng tôi chọn phương pháp mài tùy theo tình hình sàn, chẳng hạn như mài khô hoặc mài nước. Nếu chúng ta sử dụng phương pháp mài khô, hãy đảm bảo rằng không có nước trong bình chứa nước và cung cấp máy hút bụi công nghiệp; Khi áp dụng phương pháp nghiền nước, trước hết phải đổ đầy nước sạch vào bình, nhưng không được đổ quá đầy để tránh bị tràn.
2. Yêu cầu kỹ thuật của máy đánh bóng sàn
Dẫn động đĩa quay bằng mô tơ, làm đĩa nhám mài nền bằng chính trọng lực của máy, máy mài sàn giúp sàn bóng, mịn. Chế độ điều chỉnh tốc độ truyền thống sử dụng bánh răng để kiểm soát tốc độ, nhưng tốc độ không thể thay đổi linh hoạt, rất khó vận hành. Nếu chúng ta áp dụng công nghệ điều khiển biến tần, với tốc độ ổn định và vận hành đơn giản thì sẽ đáp ứng tốt hơn yêu cầu mài thô và mài hoàn thiện.
Yêu cầu kỹ thuật:
2.1 Phạm vi điều chỉnh tốc độ rộng, độ chính xác tốc độ ổn định cao
2.2 Tần số thấp, mô-men xoắn lớn
2.3 Khả năng quá tải mạnh
2.4 Khả năng thích ứng điện áp tốt, mức độ bảo vệ cao, khả năng chống rung tốt
3. Giải pháp ứng dụng
Theo tình hình sử dụng của khách hàng, giải pháp sử dụng biến tần dòng G1, lựa chọn lớn hơn 1 cấp biến tần, có nghĩa là động cơ 11kW phù hợp với biến tần 15kW.

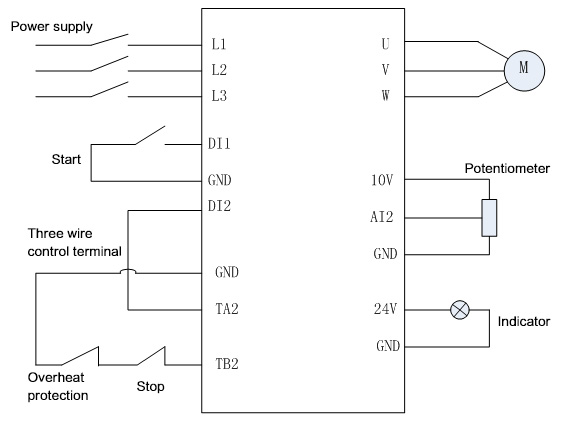

Sơ đồ đấu dây hệ thống:
3.1 Khởi động / dừng Bằng công tắc bên ngoài, chế độ điều khiển ba dây, thêm nút 'dừng khẩn cấp'.
3.2 Chiết áp ngoài điều chỉnh tốc độ: Nối dài chiết áp ra bệ thao tác, thuận tiện cho khách hàng điều chỉnh tốc độ bất cứ lúc nào.
3.3 Nguồn điện 24V của biến tần cung cấp điện cho đèn báo hoạt động và quạt làm mát, đơn giản hóa việc đấu dây
3.4 Bảo vệ quá tải cho động cơ
Theo sơ đồ đấu dây hệ thống, các thông số được thiết lập như sau:
| Tham số chức năng | Giá trị cài đặt | Bình luận |
|---|---|---|
| P00,00 | 1 | Điều khiển vòng lặp mở |
| P00.01 | 1 | Lựa chọn lệnh công tắc ngoài |
| P00.02 | 3 | Điều chỉnh tốc độ Bằng tín hiệu analog |
| P01.11 | 1 | Dừng tự do |
| P02.01 | 11 | Công suất định mức động cơ |
| P02.02 | 380 | Điện áp định mức động cơ |
| P02.03 | 23,2 | Dòng định mức Động cơ |
| P02.04 | 50 | Tần số định mức động cơ |
| P02.05 | 1430 | Tốc độ quay định mức của động cơ |
| P05.01 | 3 | Chức năng chân DI1:điều khiển ba dây |
| P05.08 | 2 | Chế độ ba dây |
| P06.01 | 6 | Chức năng relay: Báo động trước quá tải động cơ |
| P09.01 | 1,25 | Bảo vệ quá tải động cơ tăng |
| P09.02 | 80 | Thời gian báo động trước quá tải động cơ |
| P09.25 | 10 | Tự động đặt lại lỗi |
4. Phân tích dữ liệu hiện trường
Theo tình hình hoạt động thực tế của người dùng cuối, cũng như yêu cầu khắt khe của nhà sản xuất thiết bị về hiệu suất của biến tần, chúng tôi đã thực hiện kiểm tra khả năng quá dòng, quá tải đối với biến tần dòng G1 trên một nhà sản xuất máy mài ở Thiên Tân.
Tại chỗ biến tần G1 series 15kW điều khiển động cơ không đồng bộ ba pha 11kW, dòng khởi động không tải là 9.5A, sau đó dòng lên đến 40A khi liên tục thêm tải trong quá trình mài, biến tần vẫn hoạt động bình thường.
Sau khi so sánh thử nghiệm, nhà sản xuất thiết bị hoàn toàn khẳng định khả năng quá tải của biến tần dòng G1, nhưng xét đến khả năng hoạt động liên tục và ổn định của toàn bộ hệ thống, cuối cùng mức bảo vệ quá tải của động cơ đã được đặt thành 180%, thời gian là 1 phút.
5. Kết luận
Dòng biến tần G1, với khả năng quá tải mạnh, thiết kế ống dẫn khí hoàn toàn độc lập, cấu trúc tổng thể nhỏ gọn và hợp lý, đáp ứng hoàn hảo yêu cầu ứng dụng tại chỗ của máy mài sàn bê tông, giúp hệ thống dễ sử dụng, vận hành ổn định và hiệu quả , và đã được công nhận rộng rãi bởi khách hàng.
