Tổng quan

Trạm cân ô tô điện tử là hệ thống cân cầu nổi thông minh thế hệ mới, được thiết kế chuyên dụng cho các đơn vị khai thác – vận tải – sản xuất với yêu cầu đo lường tải trọng chính xác, ổn định, tốc độ xử lý cao và khả năng quản lý, giám sát tập trung theo xu hướng công nghệ số – IoT hiện đại.

Hệ thống kết hợp công nghệ cảm biến lực Cardinal (Mỹ), tích hợp SmartsCan chuyển đổi số, phần mềm quản lý cùng nền tảng giám sát IoT, tạo nên một giải pháp cân tải trọng đồng bộ, tin cậy và an toàn.

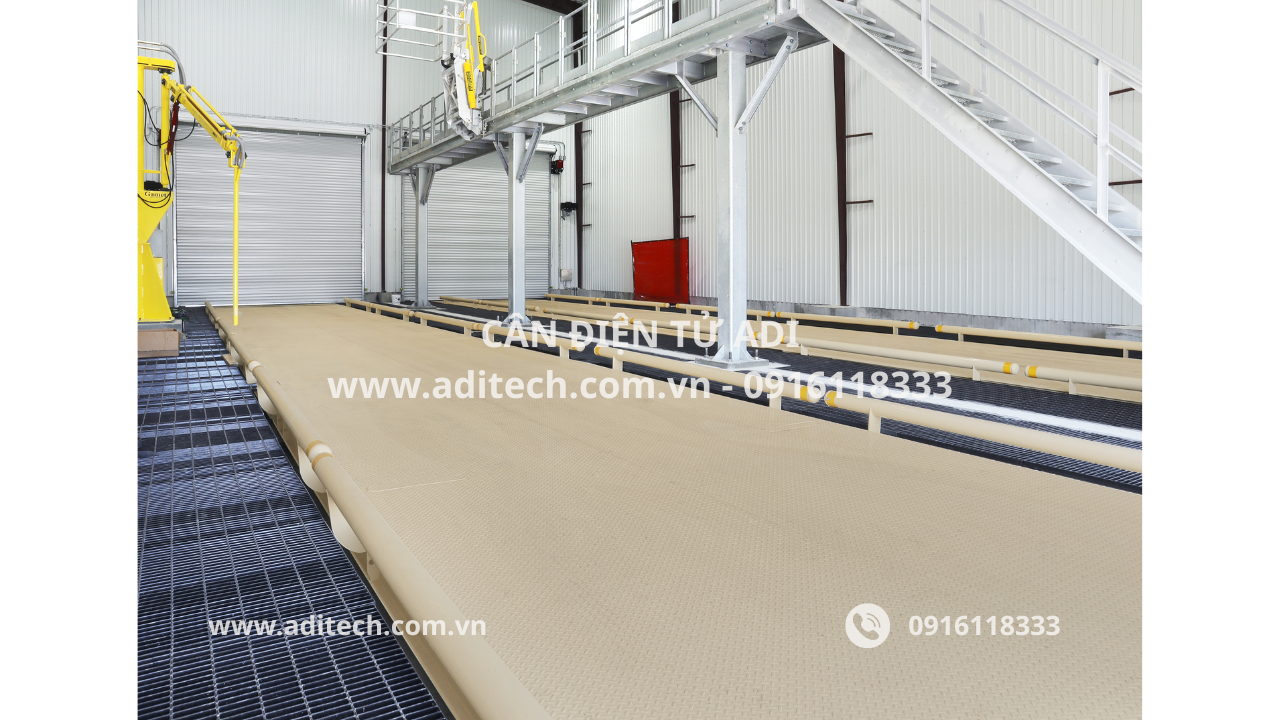

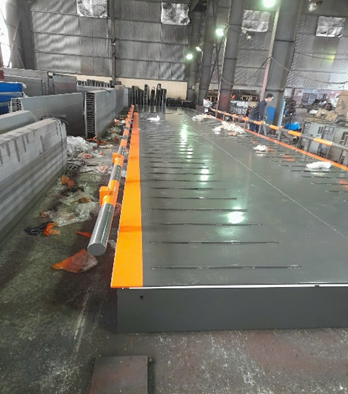

Bàn cân (Cầu cân)

Bộ phận chịu lực cho hệ thống cân, bàn cân điện tử được thiết kế, chế tạo trực tiếp bởi ADI đảm bảo vững chắc, bền khỏe, sử dụng lâu dài trong mọi điều kiện môi trường.

• Kết cấu chất liệu bàn cân ô tô:

• Loại bàn cân: Cân nổi (tùy chọn lắp chìm theo yêu cầu)

• Kích thước: Đa dạng, thiết kế theo mặt bằng thực tế

• Kết cấu module: Dễ lắp đặt, dễ mở rộng

• Chống trượt – chống xô, vận hành ổn định

• Sơn phủ chống ăn mòn, phù hợp môi trường mỏ, bụi, ẩm

• Độ ổn định cơ học cao, hạn chế ảnh hưởng nhiệt – độ ẩm

• Quy cách kiểu dáng lắp đặt cầu cân:

• Bộ hiển thị Cardinal 225

• Vỏ thép không gỉ chuẩn NEMA 4X / IP66

• Màn hình LCD đồ họa nền sáng, hiển thị rõ ngoài thực tế công trường

• Chứng nhận NTEP / OIML đầy đủ

Thiết bị cân

Danh mục thiết bị cân:

• Loadcell nén kỹ thuật số inox IP68 – Cardinal Scale (Mỹ)

• Đầu cân điện tử Cardinal (Mỹ)

• Thiết bị truyền thông IoT 4G/5G

  • Truyền dữ liệu lên máy chủ qua Internet

  • Giám sát từ xa trạng thái trạm cân & từng loadcell

  • Lưu lịch sử vận hành, cảnh báo sớm sự cố

  • Sẵn sàng mở rộng SmartScan trong tương lai

• Ưu điểm hệ thống

• Độ chính xác cao, đạt chuẩn OIML / NTEP

• Thiết bị bền bỉ, tuổi thọ dài

• Bảo hành chính hãng, hiệu quả đầu tư lâu dài

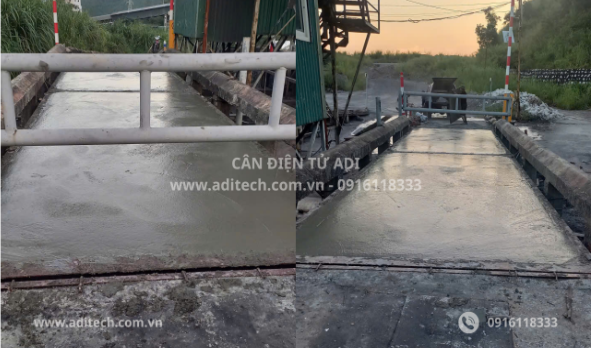

Móng cân

Bên cạnh trạm cân lắp nổi, nhiều doanh nghiệp lựa chọn trạm cân lắp chìm nhằm tiết kiệm diện tích, không gian làm việc. Tuy nhiên cần xem xét về việc xây dựng một hố móng cân chất lượng, đảm bảo bệ đỡ tốt cho bàn cân xe hoạt động bền bỉ.

Bạn có thể yên tâm vì từ quá trình thiết kế đến giám sát thi công xây dựng hố móng cân chất lượng cao, tiết kiệm. ADI cam kết thực hiện chuyên nghiệp, tận tâm.

Phần mềm quản lý trạm cân

Các thông tin về khối lượng từng xe, từng loại hàng hóa, kèm theo thời gian xuất – nhập, biển số xe, ca kíp vận hành đều được ghi nhận, kiểm soát và tổng hợp báo cáo nhanh chóng thông qua phần mềm quản lý trạm cân ô tô do ADI phát triển.

Phần mềm được thiết kế với giao diện trực quan, dễ sử dụng cho nhân viên vận hành trạm cân. Dữ liệu cân được lưu trữ tập trung, bảo mật, hỗ trợ truy xuất và thống kê theo nhiều tiêu chí phục vụ công tác quản lý.

Ưu điểm nổi bật của phần mềm ADI:

• Giao diện tiếng Việt, dễ thao tác
• Phần mềm bản quyền ADI, phát triển theo nhu cầu thực tế doanh nghiệp
• Kết nối tự động với đầu cân, barie, thẻ từ, PLC
• Xuất báo cáo linh hoạt (ngày, tháng, năm, loại hàng, phương tiện)
• Hỗ trợ kỹ thuật lâu dài, đảm bảo vận hành ổn định trong suốt quá trình sử dụng

Phần mềm giám sát từ xa - IoT

Phần mềm ADMS IoT 23 là giải pháp giám sát trạm cân từ xa do ADI phát triển, cho phép quản lý và theo dõi toàn bộ hoạt động trạm cân ô tô thông qua kết nối Internet (4G/5G), đáp ứng nhu cầu quản lý tập trung, minh bạch và hiệu quả.

Hệ thống cho phép:

• Giám sát dữ liệu cân theo thời gian thực từ các trạm cân
• Theo dõi trạng thái vận hành của thiết bị: đầu cân, loadcell, barie, hệ thống điều khiển
• Truy xuất lịch sử dữ liệu, lập báo cáo thống kê theo thời gian, phương tiện, loại hàng
• Quản lý tập trung nhiều trạm cân trên một giao diện duy nhất
• Hỗ trợ phân quyền truy cập, đảm bảo an toàn và bảo mật dữ liệu

Phần mềm sử dụng nền tảng IoT, hoạt động ổn định, cho phép truy cập từ xa qua các thiết bị có kết nối Internet, hỗ trợ công tác giám sát, kiểm tra và điều hành sản xuất mọi lúc, mọi nơi.

Ưu điểm nổi bật:

• Giao diện tiếng Việt, dễ sử dụng
• Giám sát 24/7, dữ liệu cập nhật liên tục
• Hoạt động ổn định qua 4G/5G, không phụ thuộc hạ tầng mạng nội bộ
• Dữ liệu được lưu trữ tập trung, bảo mật cao
• Phù hợp cho doanh nghiệp có nhiều trạm cân cần quản lý đồng bộ

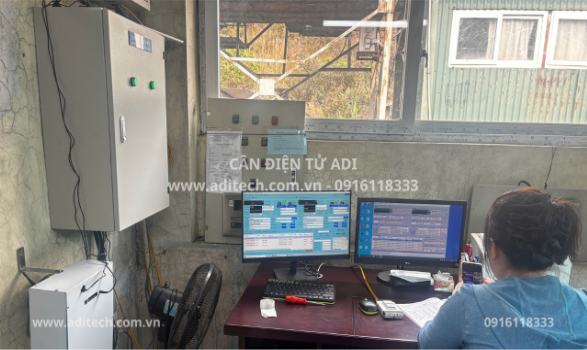

Nhà điều hành trạm cân

Mỗi trạm cân ít nhất cần 1 nhân viên vận hành, đồng thời các thiết bị điều khiển (như đầu cân) hay máy tính, máy in…cũng cần chỗ chứa đựng an toàn. Nhà điều hành trạm cân sẽ không thể thiếu trong sơ đồ cấu tạo trạm cân điện tử tự động.

Quy trình vận hành trạm cân ô tô

Quy trình vận hành được tự động hóa theo các bước:

Bước 1 :Xe đến trạm cân, được nhận diện bằng thẻ từ UHF

Bước 2 :Barie đầu vào mở, xe di chuyển lên bàn cân

Bước 3 :Khi số liệu cân ổn định, hệ thống tự động ghi nhận và lưu dữ liệu

Bước 4 :Barie đầu ra mở cho xe rời bàn cân

Bước 5 :Dữ liệu cân được lưu tại trạm và đồng bộ về Server trung tâm

Hướng dẫn sử dụng

 Điều kiện trước khi vận hành

• Trạm cân phải được lắp đặt đúng thiết kế, hoàn thiện móng, hệ thống thoát nước và ray dẫn hướng.
• Đã được hiệu chuẩn và kiểm định hợp lệ theo quy định đo lường.
• Kiểm tra:

                    Nguồn điện cấp ổn định cho đầu cân, thiết bị điều khiển và phần mềm.

                   Tình trạng sàn cân, móng cân, loadcell, đảm bảo không bị bùn đất, đá vụn, than rơi vãi che lấp.

• Khu vực cân phải được vệ sinh sạch sẽ, đặc biệt sau mưa lớn hoặc khi vận chuyển vật liệu rời.

Quy trình vận hành cân

Bước 1: Xe vào trạm cân

• Xe di chuyển chậm, đúng làn, theo hướng dẫn của ray dẫn hướng.
• Dừng xe khi toàn bộ bánh xe nằm hoàn toàn trên sàn cân.
• Không để bánh xe chạm ray, mép sàn hoặc nền ngoài.

Bước 2: Ổn định trước khi cân

• Xe dừng hẳn, tắt máy hoặc giữ số mo, không rung lắc.
• Không để người lên xuống xe hoặc xúc dỡ vật liệu trong lúc cân.

Bước 3: Thực hiện cân

• Khi số liệu ổn định:

                    Hệ thống tự động ghi nhận trọng lượng, hoặc

                    Nhân viên vận hành thực hiện lệnh cân trên phần mềm.

• Trọng lượng hiển thị trên:

                    Đầu cân điện tử

                    Màn hình LED ngoài trời (nếu có)

                    Phần mềm quản lý trạm cân

Bước 4: Lưu dữ liệu – in phiếu cân

• Phần mềm lưu trữ đầy đủ:

                    Thời gian cân

                    Thông tin xe, vật liệu (than, đá, cát, đất…)

                   Trọng lượng cân

• Có thể in phiếu cân hoặc xuất dữ liệu theo yêu cầu quản lý.

Bước 5: Xe rời trạm cân

• Sau khi hoàn tất cân, barie mở cho xe rời trạm.
• Chuẩn bị cho lượt cân tiếp theo.

Giám sát quản lý từ xa

Hệ thống hỗ trợ giám sát từ xa qua Internet/4G:

• Theo dõi trạng thái trạm cân theo thời gian thực
• Giám sát tín hiệu từng loadcell
• Lưu lịch sử vận hành và dữ liệu cân

Phát hiện sớm các bất thường do:

• Bùn đất bám lâu ngày
• Lệch tải do sàn cân không sạch
• Ảnh hưởng môi trường mưa, ẩm, bụi mỏ

Lưu ý an toàn và vận hành trong môi trường mỏ

Không cân xe vượt quá tải trọng cho phép của trạm cân.

Không phanh gấp, tăng ga, quay đầu xe trên sàn cân.

Thường xuyên:

• Vệ sinh sàn cân, móng cân
• Xả bùn, rửa khu vực đặt loadcell

Sau mưa lớn hoặc vận chuyển than/đá số lượng lớn, bắt buộc kiểm tra sàn cân trước khi vận hành tiếp.

Không tự ý tháo lắp hoặc điều chỉnh loadcell, hộp nối, đầu cân khi chưa có kỹ thuật chuyên môn.
