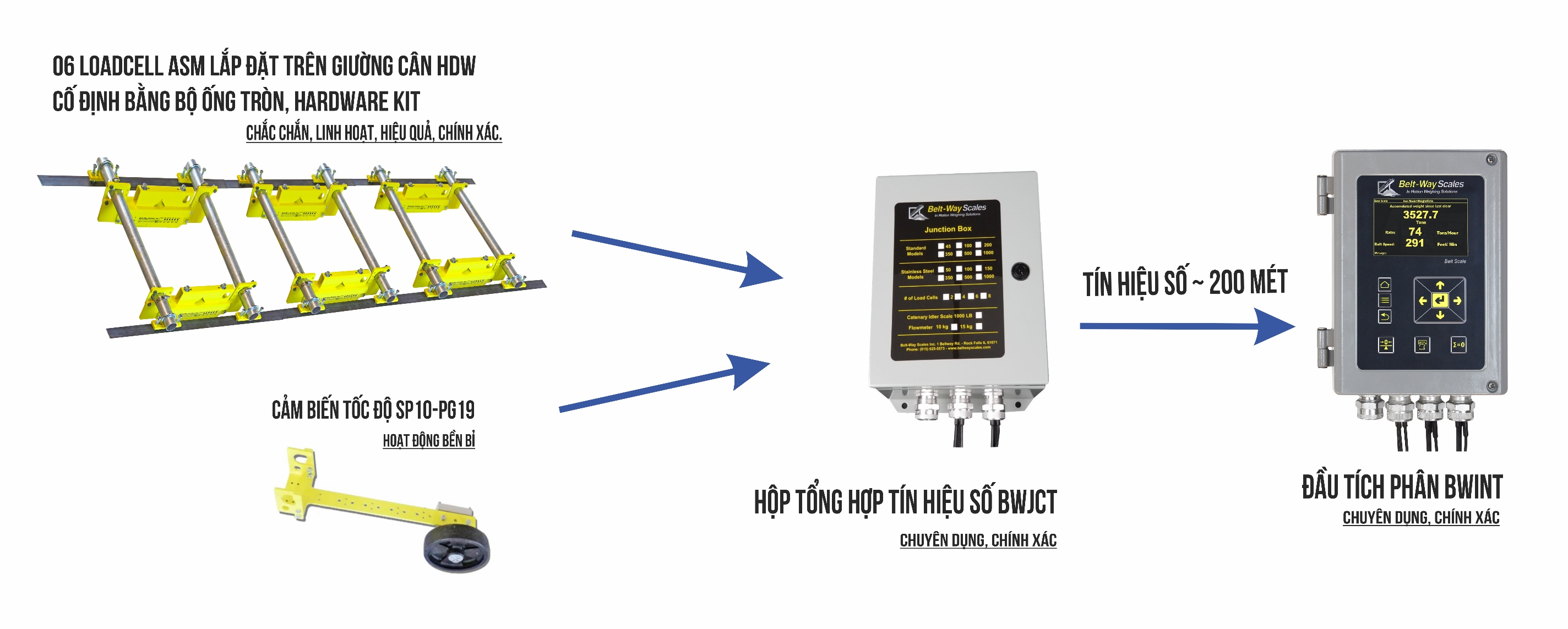

CẤU TRÚC HỆ THỐNG BĂNG TẢI BAO GỒM :

-Giường cân và cảm biến loadcell ASM

-Hộp tổng hợp kỹ thuật số tín hiệu loadcell, tốc độ.

-Bộ đầu hiển thị cân băng tải chuyên dụng.

-Bộ cảm biến tốc độ

- Kèm phụ kiện gá lắp giường cân cùng 01 hãng sản xuất

Thiết bị nhập khẩu đồng bộ mới 100% từ Mỹ

- Tính đồng bộ các thiết bị cân của hệ thống cân gồm :

Bộ đầu hiển thị cân băng tải chuyên dụng, bộ loadcell, bộ cảm biến tốc độ, hộp tổng hợp kỹ thuật số tín hiệu loadcell, tốc độ kèm phụ kiện gá lắp giường cân cùng 01 hãng sản xuất, từ 01 quốc gia và kiểm tra chất lượng có bản báo cáo kèm theo TEST REPORT từ một nhà máy trước khi xuất xưởng.

ƯU ĐIỂM SẢN PHẨM

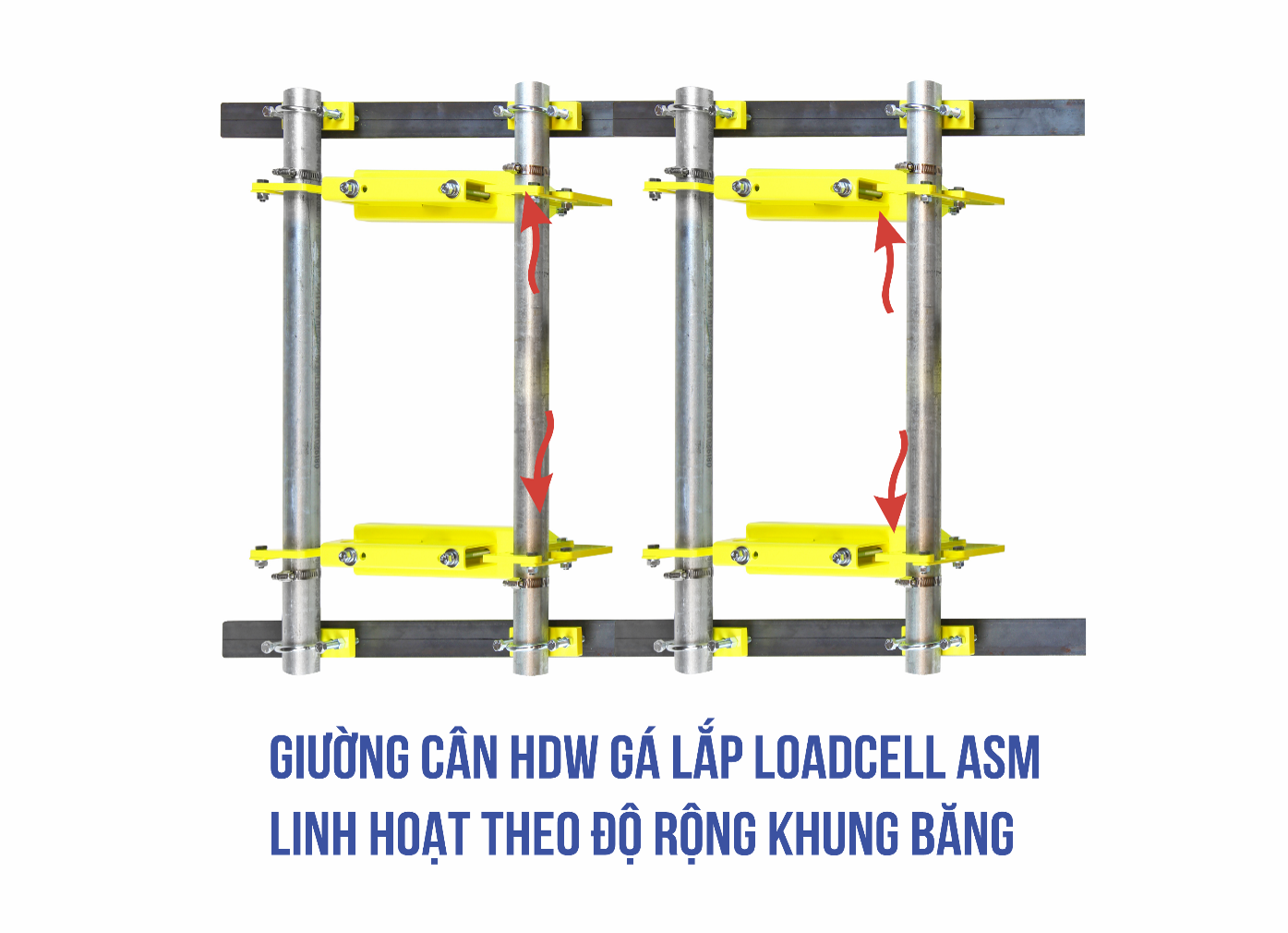

Giường cân (cầu cân) HDW

-Cơ chế làm việc thông minh. Dễ dàng lắp đặt, bảo trì bảo dưỡng.

-Có thể lắp đặt linh hoạt tuỳ biến theo độ rộng của khung băng.

-Không bó buộc, khoá cứng vị trí lắp đặt loadcell như các hãng cân khác. Hạn chế trong việc chuyển cân sang tuyến băng khác kích thước khung băng.

-Loadcell kèm bộ gá chắc chắn, hạn chế gần như tuyệt đối ứ đọng vật liệu, tránh ảnh hưởng cơ cấu làm việc

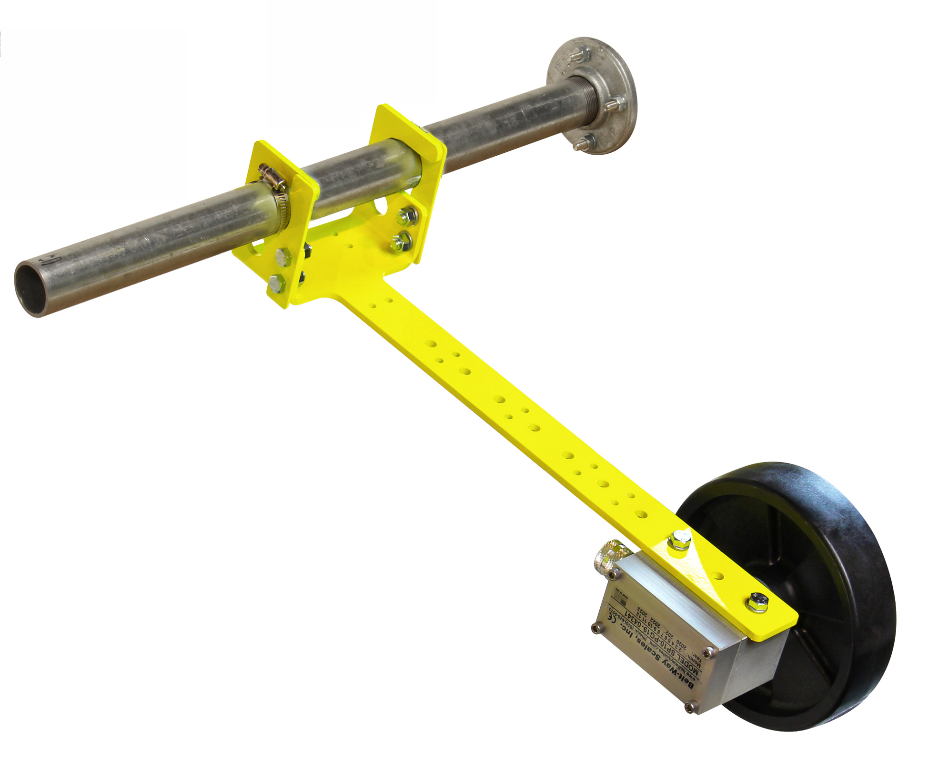

Bộ đo tốc độ SP10-PG19

-Lắp đặt vận hành trên băng tải hồi, chuyên dụng.

-Kiểu encoder quang dạng đĩa xung lên tới 100 xung/vòng

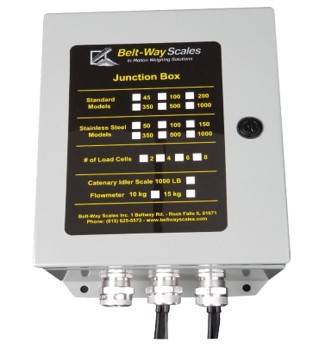

Hộp cộng tín hiệu (junction box)

-Tổng hợp lên tới 08 loadcell analog phù hợp cho nhiều ứng dụng cân băng tải

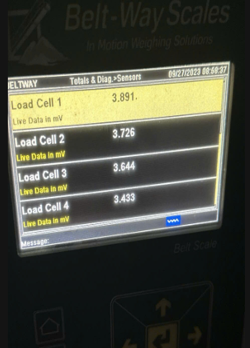

-Truyền tín hiệu RS485 dạng số về đầu tích phân cân BWINT. Tại đầu cân, người dùng có thể theo dõi trực tiếp tín hiệu loadcell (mV) rất thuận tiện cho việc hiệu chỉnh cơ khí

-Khả năng truyền tải tín hiệu về đầu chỉ thị cân lên tới 200-300 mét. Thuận tiện cho việc quản lí, bảo vệ thiết bị

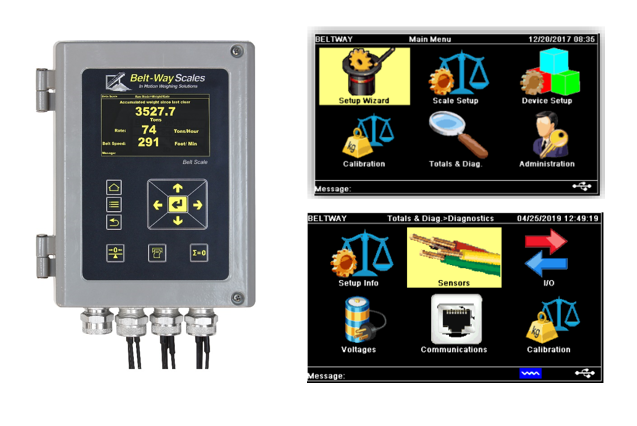

Đầu chỉ thị cân BWINT

-Kiểu đầu cân chuyên dụng cho cân băng tải, được phát triển và sử dụng trên nhiều quốc gia

-Giao diện trực quan, dễ tiếp cận sử dụng

-Hỗ trợ chẩn đoán thông minh, thuận tiện cho việc hiệu chỉnh cơ khí

-Đọc tín hiệu cảm biến trọng lượng và tốc độ rất chính xác khi băng chạy nhanh hoặc dao động nhẹ

-Giao tiếp công nghiệp đầy đủ

HÌNH ẢNH LẮP ĐẶT THỰC TẾ CÂN BĂNG TẢI THƯƠNG MẠI

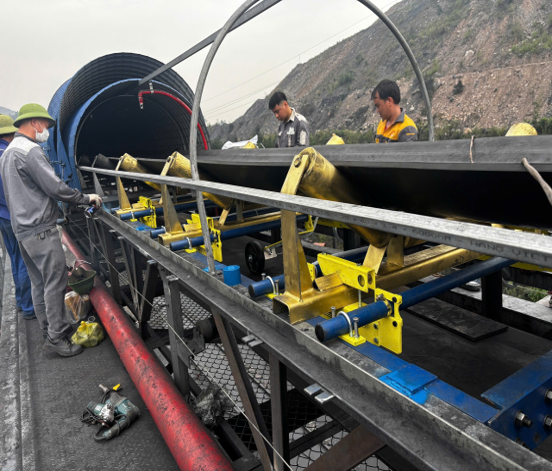

 Hình ảnh : Cân BW350D  - Công ty TKV

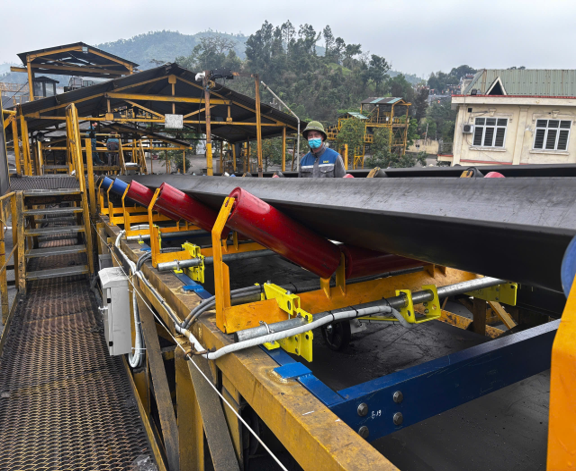

Hình ảnh : Cân BW350DE - Công ty TKV

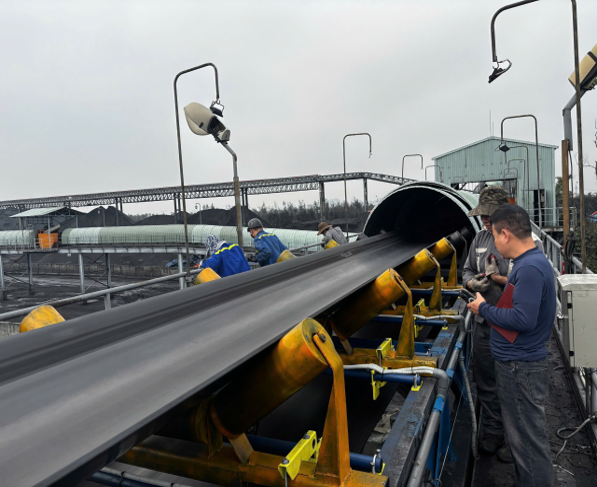

Hình ảnh :Cân BW350DM - Công ty TKV

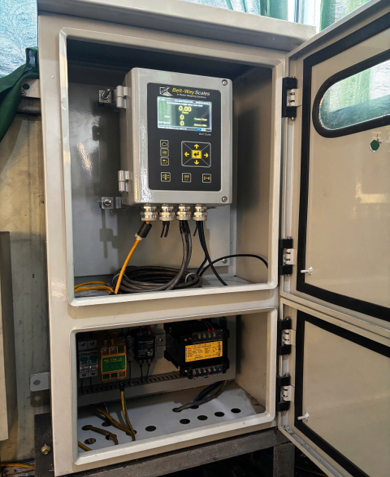

Hình ảnh : Tủ lắp đặt bộ chỉ thị cân BWINT

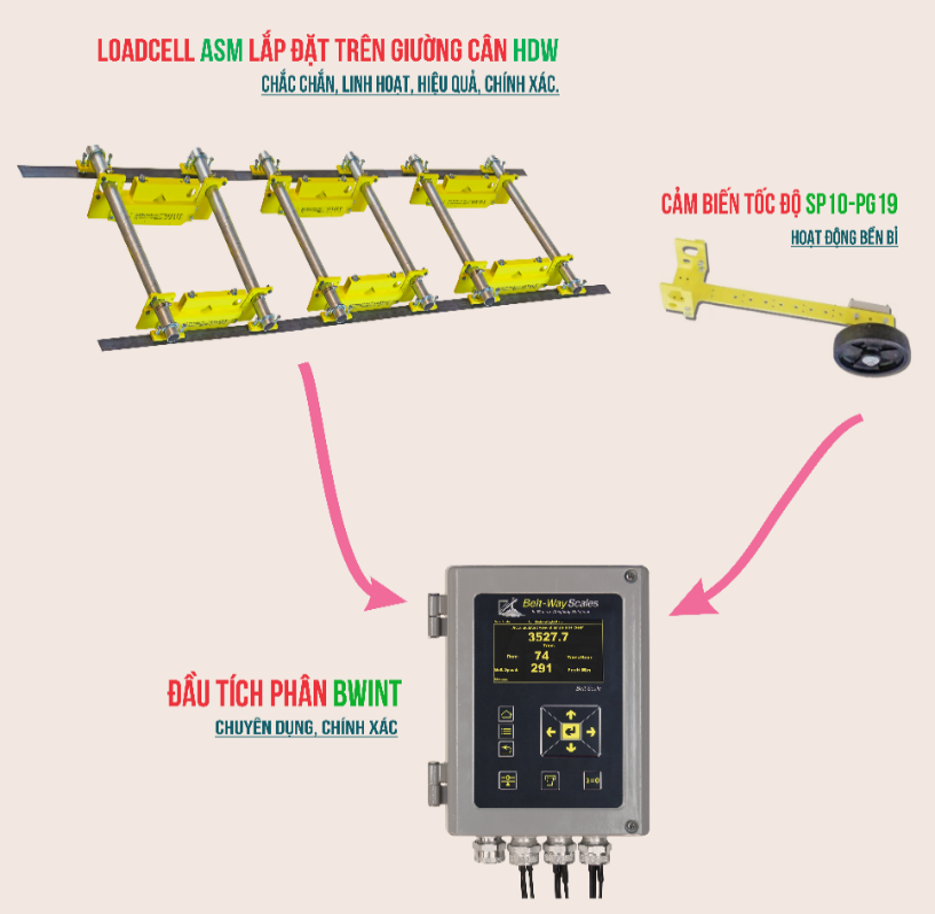

Cân băng tải kiểu 03 giường cân nhập khẩu trọn bộ, ccx 0.5

- Loại cân băng tải  :  Cân ngoài mặt bằng

- Cấp chính xác  :  0,5 theo TCVN

- Sai số (dung sai) kiểm định cho phép    :  ≤ ±0,25 %

- Năng suất cân lớn nhất (Qmax)  :  400-1500 t/h

- Tốc độ băng tải cho phép    :  0 đến 3,5 m/s

- Chiều rộng băng  :  800-1350mm

- Số lượng loadcell - đầu đo điện tử    :  06 cái

- Chiều dài hiệu dụng của cân (L)  :  3600 mm

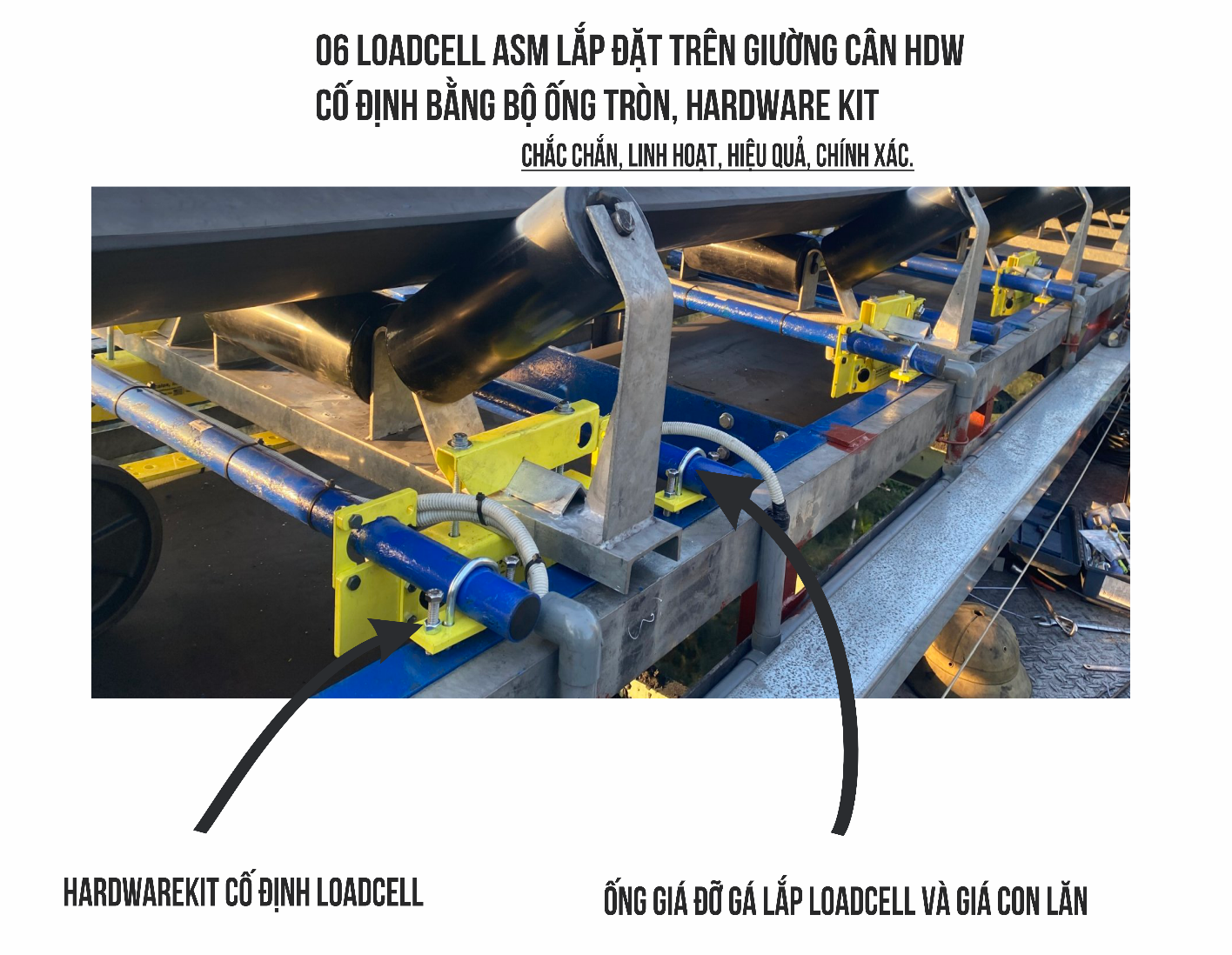

- Số giường cân (cầu cân)    :  03 giường (mỗi giường cân lắp 02 bộ loadcell) gá lắp trên 2 ống tròn cố định.

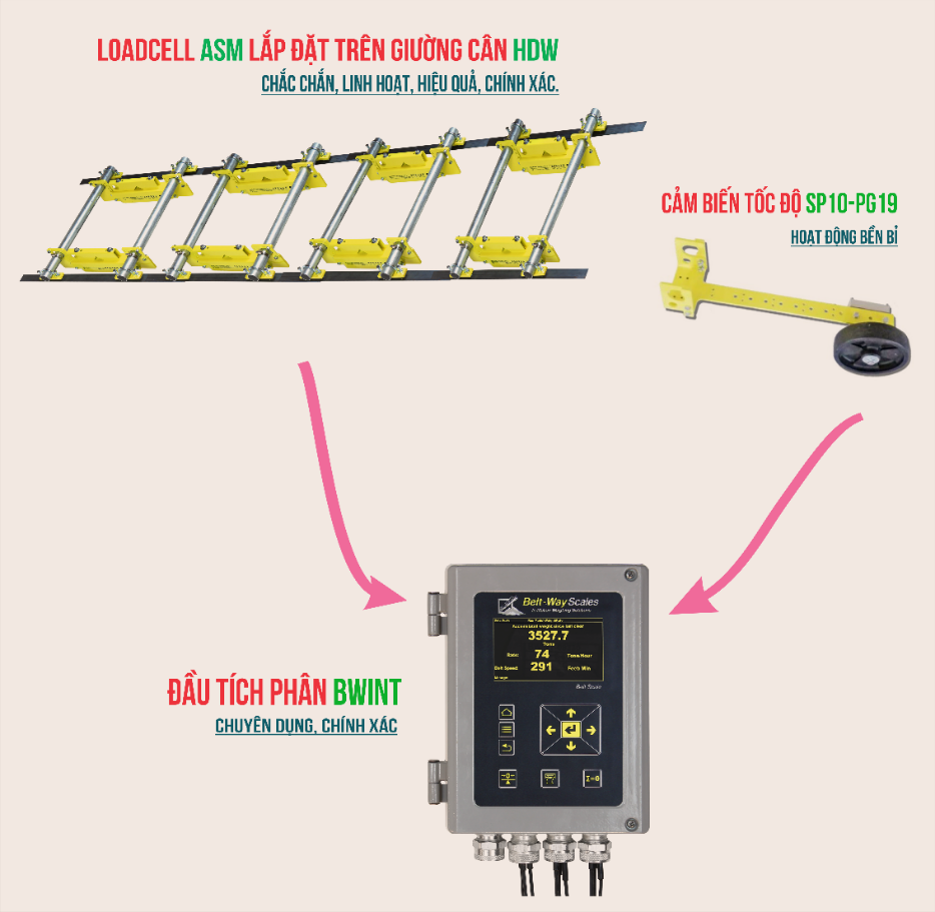

Cân băng tải kiểu 04 giường cân nhập khẩu trọn bộ, ccx 0.5

- Loại cân băng tải  :  Cân ngoài mặt bằng

- Cấp chính xác  :  0,5 theo TCVN

- Sai số (dung sai) kiểm định cho phép  :  ≤ ±0,25 %

- Năng suất cân lớn nhất (Qmax)  :  400-1500 t/h

- Tốc độ băng tải cho phép  :  0 đến 3,5 m/s

- Chiều rộng băng  :  800-1350mm

- Số lượng loadcell - đầu đo điện tử    :  08 cái

- Chiều dài hiệu dụng của cân (L)  :  4800 mm

- Số giường cân (cầu cân)  :  03 giường (mỗi giường cân lắp 02 bộ loadcell) gá lắp trên    2 ống tròn cố định.

NGUYÊN LÝ HOẠT ĐỘNG

 Hệ thống cân băng tải bao gồm: bộ tích phân cân, các loadcell cảm biến tải trọng và cảm biến tốc độ băng (speed sensor), được thiết kế chuyên dụng và gá lắp trực tiếp trên tuyến băng tải vận chuyển vật liệu như than, khoáng sản, nông sản, vật liệu xây dựng,…

 Trong quá trình vận hành, loadcell liên tục đo tải trọng tức thời của vật liệu trên một đoạn băng xác định, cảm biến tốc độ đo vận tốc chuyển động của băng tải.

 Bộ tích phân cân xử lý hai tín hiệu này để tính toán lưu lượng khối lượng vật liệu (kg/h hoặc t/h) và tổng khối lượng vật liệu đã đi qua băng theo thời gian. Giá trị lưu lượng tức thời, tổng tích lũy và tốc độ băng được hiển thị trên bộ tích phân cân chuyên dụng, giúp các đơn vị giao nhận và nhà máy sản xuất xác định chính xác khối lượng vật liệu vận chuyển qua băng tải một cách liên tục, tự động và chính xác theo thời gian thực.
