Bộ định thời tuần năm LCD LY7

Bộ định thời tuần và năm LCD

Kích thước: 72*72mm

Nguồn cấp: 100-240V AC 50/60 Hz

970,000 đ
Số lượng
  • Mô tả sản phẩm
  • Thông số kỹ thuật
  • Hướng dẫn sử dụng
  • Chính sách bảo hành
  • Tài liệu
    • BỘ ĐỊNH THỜI TUẦN NĂM LCD

      Phương pháp hiển thị: Hiển thị LCD

      Chu kì thời gian: Cài đặt theo tuần: 1 tuần(7 ngày), cài đặt theo năm: cho năm(lịch tới 2099)

      Thời gian lưu trữ khi mất điện:hơn 5 năm liên tục( ở 25°C)

      Bước cài đặt:

      • Số bước của chương trình: chương trình hàng tuần 64 bước, chương trình theo năm 32 bước

      • Số mùa cài đặt: 4 mùa( xuân, hạ, thu, đông)

      • Số lượng ngày lễ: 16 lần

      Tín hiệu ra điều khiển:

      • Loại tiếp điểm: OUT: SPST(1a)

      • Đặc tính tiếp điểm: 15A, 250V AC( tải trở)

      • Độ bền cơ khí: trên 50 nghìn lần

      Độ bền điện: 2000V AC 50/60 Hz trong vòng 1 phút

      Chống rung: 10-55Hz, biên độ 0.5mm trên mỗi phương X,Y,Z trong 2 giờ

      Chống sốc: 300m/s2, trên mỗi phương X,Y,Z cho 3 lần

      Nhiệt độ môi trường: 0-55°C, 35~85%Rh

      Nhiệt độ lưu trữ: -25~65°C

  • Suffix code

    Model Code Information
    LY LCD weekly, Yearly time switch
    Dimension 7 DIN 72 × 72 ㎜
    Power supply voltage 100 - 240 V AC 50/60 Hz (Dual usage)

    · Specification

    Model LY7
    Power supply voltage 100 - 240 V AC 50/60 Hz(dual usage)
    Allowable voltage variation ±10 % of the power supply voltage
    Power consumption Approx 4.2 VA (220 V AC 60 Hz)
    Display method LCD display method (displayable digit : 4 digits, 2 lines)
    1st display : character height 12 mm, 2nd display : character height 7 mm
    1 cycle time Weekly setting : for 1 week (7days), Yearly setting : for 1 year
    (calendar until 2099)
    Backup time More than 5 consecutive years (25℃)
    Setting step Number of program setting Weekly program : 64 step, yearly program : 32 step
    Number of season setting 4 seasons (Spring, summer, fall, winter)
    Number of holidays in
    one year
    16 times
    Installation type (external connection) Flush panel mount type, and exposed panel mount type(dual usage)
    (Din rail installation and screw fixing)
    Cycle error ±15 sec/month (25 °C)
    Time error Less than ±0.01% ±0.05 sec (Setting error, Power error, Temperature error)

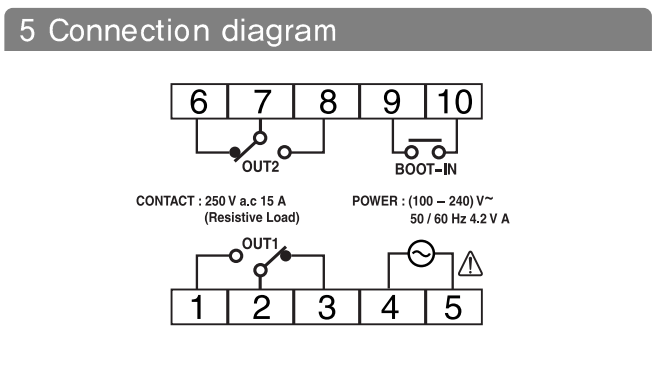

    Control output Contact composition 2 independent circuits. OUT1 : SPDT (1c), OUT2 : SPDT (1c)
    Contact capacity 15A 250 V AC (resistive load)
    Life Expectancy
    (mechanically)
    Above 10 million times
    Life Expectancy
    (electrically)
    Above 50 thousand times (250 V AC 15 A resistive load)
    Insulation resistance 100 MΩ min (500 V DC mega standard, actuator terminal and
    exposed non-charged metal part)
    Dielectric strength 2000 V AC 50/60 Hz for 1 min
    (actuator terminal and exposed non-charged metal part)
    Noise immunity

    ±2 kV (between the actuating power terminal),
    square wave shape noise by the noise simulator (Pulse width = 1 us)

    Vibration Mechanical Durability 10 - 55 Hz (for cycle 1 min)
    0.75 mm double amplitude for 1 hrs each in X, Y and Z
    Malfunction Resistance 10 - 55 Hz (for cycle 1 min)
    0.5 mm double amplitude for 10 minutes each in X, Y and Z
    Storage Mechanical Durability 300 ㎨ 3 times each in X, Y and Z directions
    Malfunction Resistance 100 ㎨ 3 times each in X, Y and Z directions
    Ambient temperature -10 ~ 55 ℃ (with no icing)
    Storage temperature -20 ~ 65 ℃ (with no icing)
    Ambient humidity 35 ~ 85 % RH
    Weight Approx. 275 g (excluded the weight of box)
  • Bảo hành 12 tháng theo tiêu chuẩn nhà sản xuất

  • Dữ liệu đang được cập nhật!
