Bộ điều khiển nhiệt độ Hanyoung AX4-1A

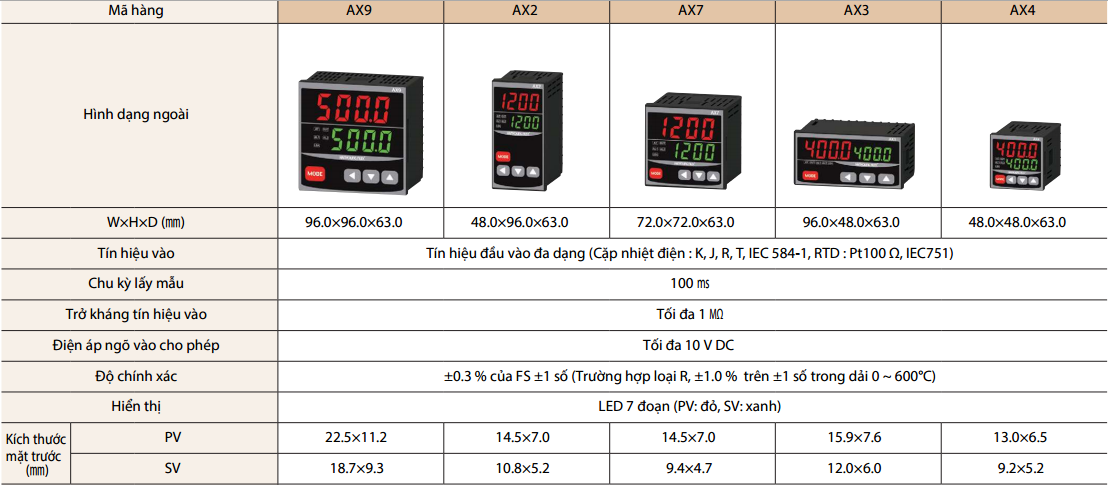

Input: tín hiệu đầu vào đa dạng( K,Pt,J,R,S)

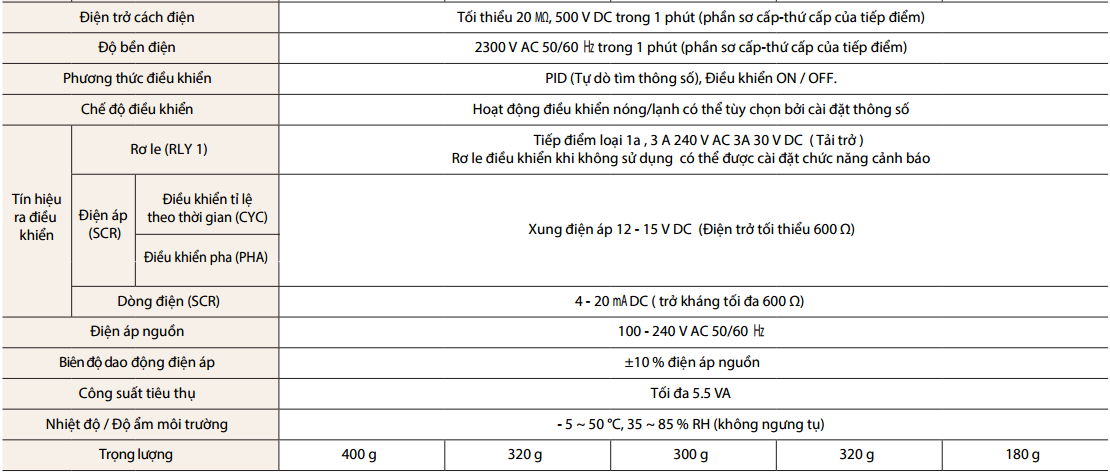

Ouput: Relay, SSR

Chu kì lấy mẫu: 100ms

Nguồn cấp 100-240VAC, 50/60Hz

Kích thước: 48*48mm

518,000 đ

HƯỚNG DẪN CÀI ĐẶT CƠ BẢN ĐỒNG HỒ ĐIỀU KHIỂN NHIỆT ĐỘ HANYOUNG NUX DÒNG AX4 SERIES

Yêu cầu : cài đặt cho đồng hồ nhiệt AX4-1A dùng đầu dò PT100 Ohm, nhiệt độ hoạt động từ 230-240 độ C, ngõ ra Relay, Alarm 250 độ C.

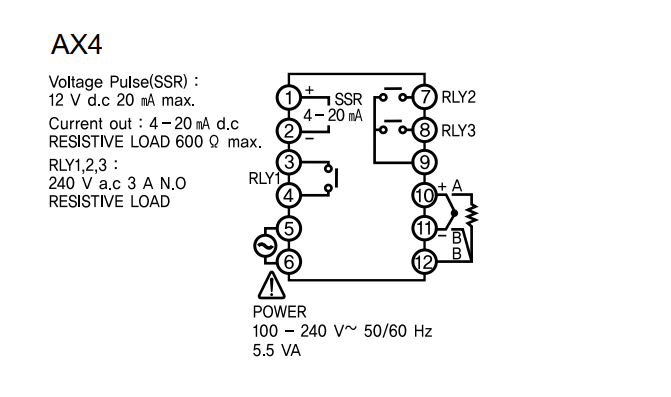

Sau khi kiểm tra đấu nối đầu dò, cơ cấu chấp hành (SSR) và nguồn cho đồng hồ AX4-1A hoàn tất ta tiến hành cài đặt thiết bị.
Bước 1:
_Chúng ta nhấn giữ cùng lúc phím “MODE và ◄ ”  trong 2 giây chúng ta vào được hàm “InP”
_Hàm “InP” cho phép chúng ta lựa chọn tín hiệu ngõ vào (đầu dò)

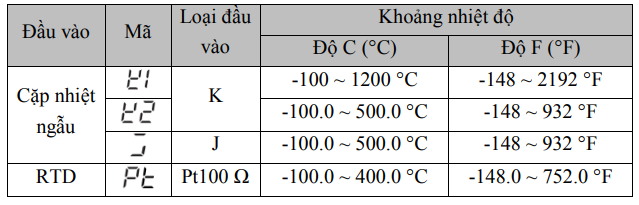

+ Các đầu dò có thể sử dụng cho đồng hồ AX
            _1: đầu dò CA “k1, k2”
            _2: đầu dò J “j”
            _3: đầu dò R “r”
            _4: đầu dò T “t”
            _5: đầu dò PT 100 ohm “Pt”
_Trong hàm “InP”” ta nhấn vào mũi tên qua trái “◄” giá trị muốn thay đổi sẽ nhấp nháy, ta tiếp tục nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” ta chọn được giá trị ngõ vào cho đầu dò NTC (PT100Ω) như mong muốn “Pt”
_Sau khi đã chọn loại đầu dò “Pt” ta nhấn vào nút “MODE” để lưu giá trị.
Bước 2:
_Sau khi thực hiện bước 1 xong ta nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” đến hàm “o.Ctr” để chọn kiểu tín ngõ ra rờ-le “rLY” hoặc SSR “SSr”
_Khi đến hàm “o.Ctr” ta nhấn mũi tên qua trái “◄” giá trị muốn thay đổi sẽ nhấp nháy, ta tiếp tục nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” để chọn SSR “SSr”
_Sau khi đã chọn loại ngõ ra SSR “SSr”ta nhấn vào nút “MODE” để lưu giá trị
Bước 3:
_Sau khi thực hiện bước 2 xong ta nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” đến hàm “”để chọn chế độ điều khiển PID “PId” hoặc ON-OFF “onoF”
_Khi đến hàm “” ta nhấn mũi tên qua trái “◄” giá trị muốn thay đổi sẽ nhấp nháy, ta tiếp tục nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” để chọn PID “PId”
_Sau khi đã chọn chế độ điều khiển PID “PId” ta nhấn vào nút “MODE” để lưu giá trị.
Bước 4:
_Sau khi thực hiện bước 3 xong ta nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” đến hàm “HYS” để chọn khoảng chênh lệch nhiệt độ “0~100%” giá trị nhiệt độ cài đặt
_Khi đến hàm “HYS” ta nhấn mũi tên qua trái “◄” giá trị muốn thay đổi sẽ nhấp nháy, ta tiếp tục nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” để chọn giá trị “10”
_Sau khi đã chọn giá trị “10” ta nhấn vào nút “MODE” để lưu giá trị.
Bước 5:
_Sau khi thực hiện bước 4 xong ta nhấn phím “MODE” giữ 2 giây hàm cài giá trị nhiệt độ mong muốn sẽ xuất hiện hàm SV “Sv”
_Hàm “Sv” cho phép chúng ta cài giá trị theo bảng thông số của từng loại đầu dò mà nhà sản xuất quy định.

_Ngoài ra chúng ta có thể giới hạn lại giá trị cài đặt thấp hơn thông số của nhà sản xuất đưa ra thông qua hàm giới hạn cài đặt giá trị cao “SLH” và giới hạn cài đặt giá trị thấp “SLL”.
_Khi đến hàm “Sv” ta nhấn mũi tên qua trái “◄” giá trị muốn thay đổi sẽ nhấp nháy, ta tiếp tục nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” để cài giá trị “240”
_Sau khi đã chọn giá trị “240” ta nhấn vào nút “MODE” để lưu giá trị.
_Từ lúc này ngõ ra chính đã hoạt đông theo ý muốn từ 230-240 độ C
Bước 6:
_Sau khi thực hiện bước 5 xong ta nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” đến hàm “AL1.H” để cài giá trị cảnh báo cho đồng hồ “0~100%” giá trị nhiệt độ trên bảng thông số
_Khi đến hàm “AL1.H” ta nhấn mũi tên qua trái “◄” giá trị muốn thay đổi sẽ nhấp nháy, ta tiếp tục nhấn mũi tên lên “▲” hoặc mũi tên xuống “▼” để chọn giá trị “250”
_Sau khi đã chọn giá trị “250” ta nhấn vào nút “MODE” để lưu giá trị.
Xong bước 6 đồng hồ đã thực hiện xong các bước cài đặt.
Bước 7 :
_ Sau khi đã cài đặt hết tất cả các bước như trên , ta trở về lại màn hình chính ban đầu để dò Auto-Tuning (AT) và hoàn tất việc cài đặt .
_ Ở màn hình chính ta nhấn “MODE và ▲” trong vòng 2 giây , đồng hồ sẽ bắt đầu chế độ dò Auto-tuning đèn AT trên đồng hồ sáng , khi đèn AT tắt là chế độ dò AT đã xong , chúng ta kết thúc việc cài đặt.
