Đồng hồ đo lưu lượng hơi, khí Vortex AVF7000 là thiết bị đo lưu lượng, có thiết bị hình côn, thiết bị này làm lưu chất chạy qua hình thành các điểm xoáy Vortex ở phía hạ nguồn, lưu lượng càng lớn thì các điểm xoáy này càng nhiều. Để xác định lưu lượng người ta sẽ đặt cảm biến đo dao động do các Vortex này gây nên. Nguyên lý của đồng hồ đo lưu lượng hơi Vortex bị ảnh hưởng bởi sự rung động của đường ống, sự sủi bọt của lưu chất…
1,Nguyên lý hoạt động của đồng hồ đo lưu lượng hơi Vortex
Khi chất lỏng đi qua vách ngăn trong lưu lượng kế, hai bên của vách ngăn sẽ tạo ra hai dòng xoáy, xen kẽ và tỷ lệ với tốc độ dòng chảy. Qua đó, sử dụng cảm biến áp điện để đo tần số tự do của xoáy, hiển thị lưu lượng sau khi khuếch đại và phản xạ lại bằng tín hiệu đã nhận.
2. Đặc điểm của đồng hồ đo lưu lượng hơi nóng, hơi bão hòa
- Thiết lập đơn giản và chức năng tự chẩn đoán
- Tự động bù nhiệt độ & áp suất
- 4-20mA với tín hiệu HART và đầu ra xung, người dùng có thể lựa chọn
- Đa dạng về kích thước
- Nhiệt độ tối đa 420°C
- Bộ nhớ không thay đổi để thiết lập và hiệu chuẩn

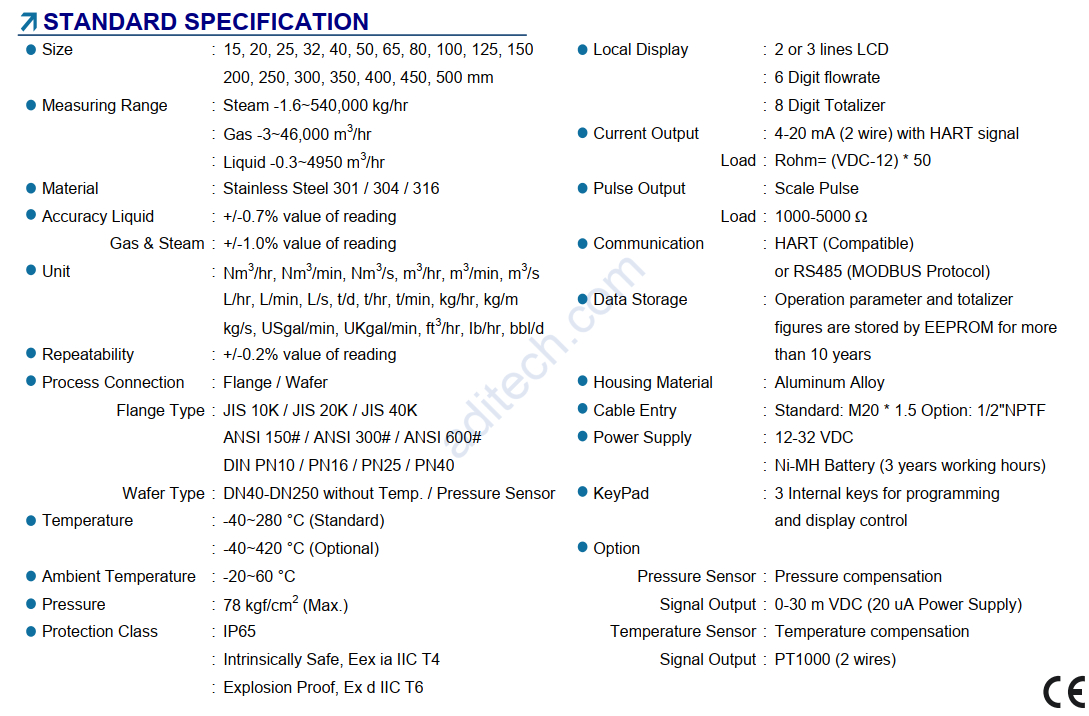

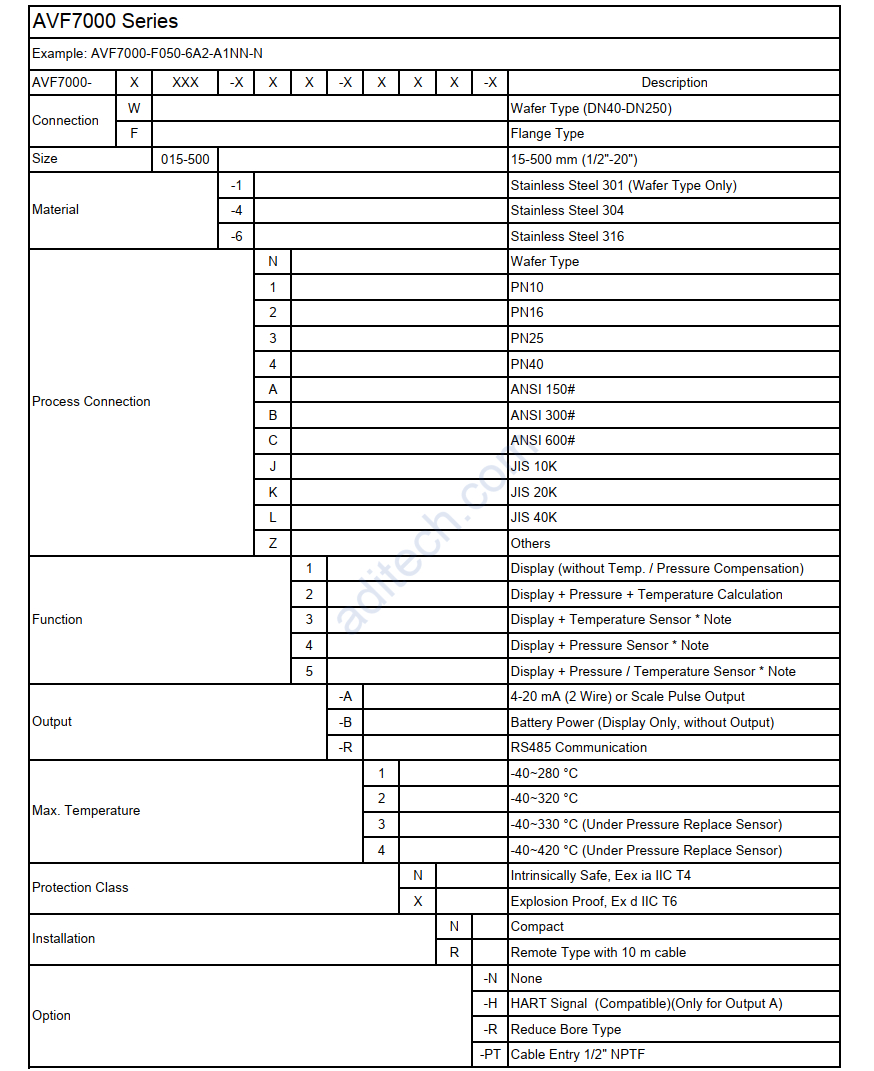

3. Thông số đồng hồ AVF7000-F050-6A2-A1NN-N
+ Kích cỡ đường ống: DN50. Kết nối mặt bích.
+ Dải đo:
– Đối với dạng hơi: Tối đa 3594 kg/h
– Đối với dạng khí gas: Tối đa 5115 m3/h
– Đối với dạng chất lỏng: Tối đa 60 m3/h
+ Chất liệu: Thép 316
+ Độ chính xác: khoảng 99% ~ 99,3%
+ Đơn vị đo: có thể tùy ý cài đặt 1 trong các đơn vị đo như: Nm3/h; M3/h; M3/m; L/h; L/m; L/s; Kg/h; Kg/m; v…v.
+ Nhiệt độ làm việc:
– Tiêu chuẩn: từ – 40 ~ 280 độ C
+ Áp suất làm việc: theo các chuẩn ANSI 150#
+ Cấp bảo vệ: IP65.
+ Màn hình hiển thị: Dạng LCD; 2 hoặc 3 dòng ( hiển thị Lưu lượng tức thời, Lưu lượng tổng )
+ Đầu ra: 4-20mA ( mặc định). Ngoài ra còn có đầu ra xung ( 1 xung/lít)
+ Truyền thông: Chuẩn HART
+ Nguồn cấp: 10-32VDC. Đặc biệt khách hàng có thêm tùy chọn sử dụng pin nuôi Ni-MH ( tuổi thọ khoảng 3 năm)
+ Sử dụng thêm sensor đo nhiệt độ Pt100 ( 2 dây) và sensor đo áp suất.

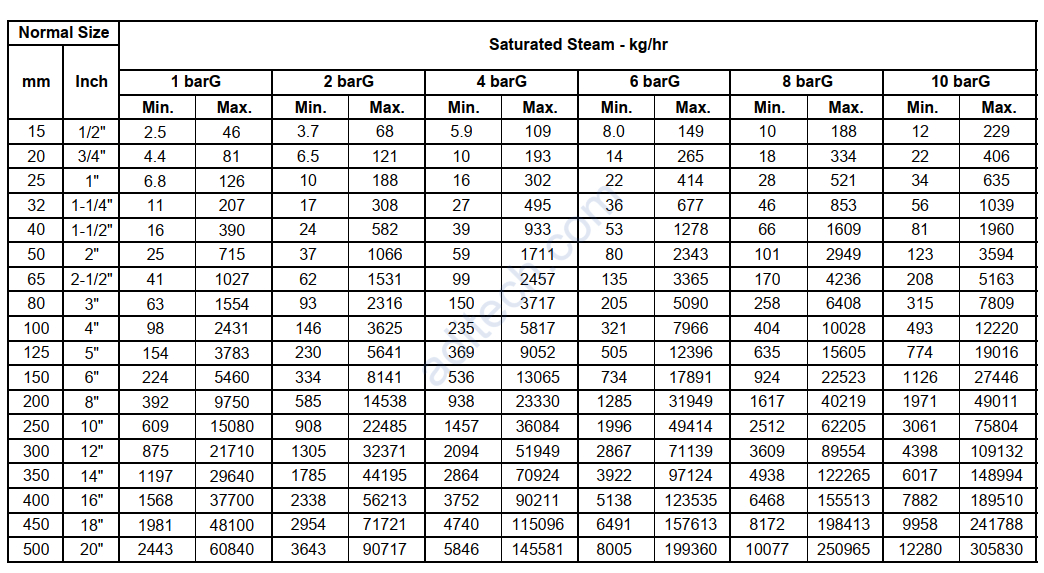

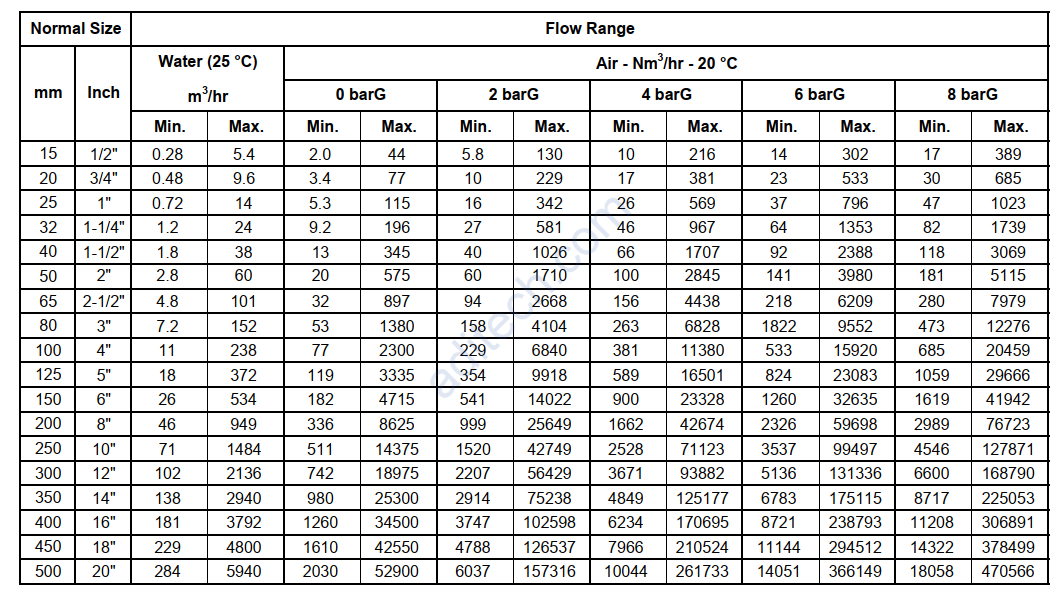

Dải đo

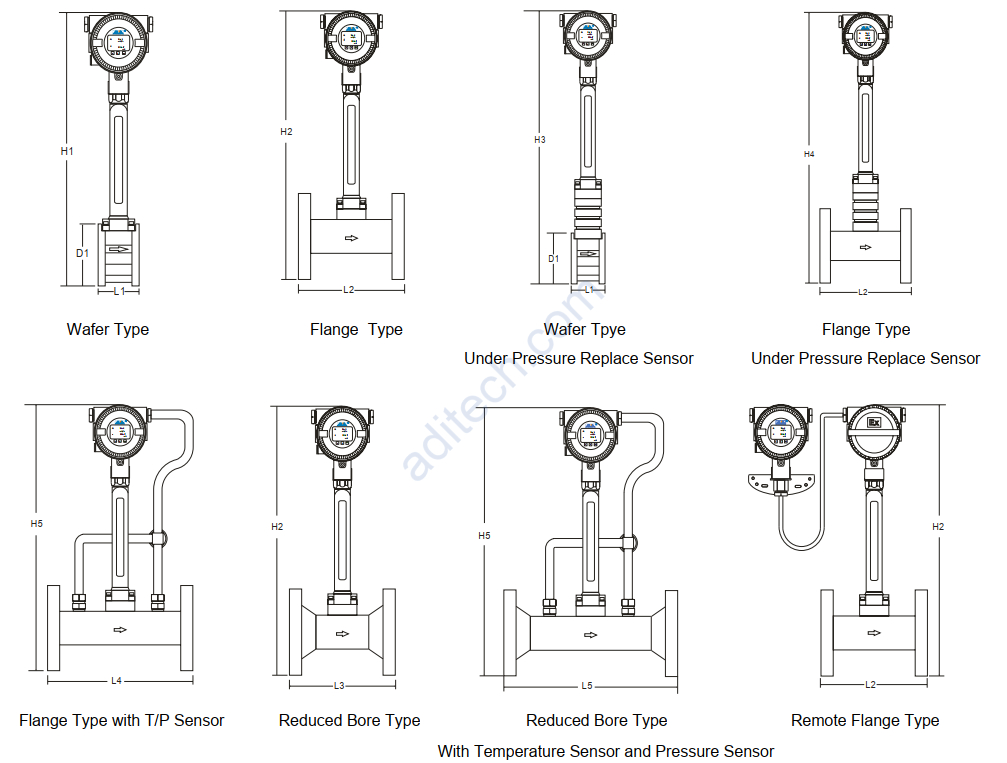

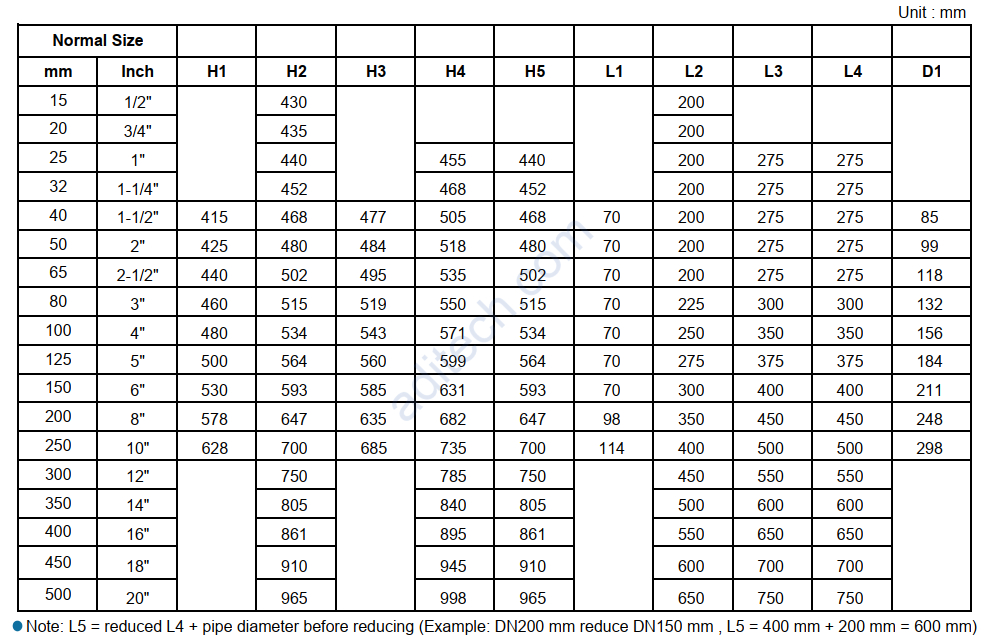

Kích thước
